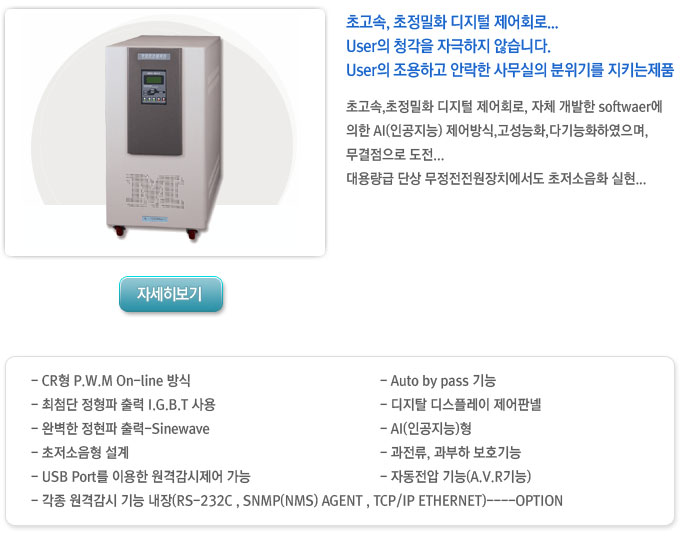

| Electrical specification of MAPS U 2000 series(입력 삼상 : 출력 단상) |
| 구분 |
전기적특성 |
| 표준 제작 용량(KVA) |
5/7.5/10/15/20/30/50 |
일
반
적
사
항
|
냉각방식 |
강제공냉식 |
| 사용정격 |
100% 연속 사용 |
| 정류부 |
제어방식 |
고성능 수위칭 방식 |
| 충전부 |
사용소자 |
DIODE & MOS-FET |
| 인버터부 |
제어방식 |
고주파(20KHz) 전류 제어형 P.W.M방식 |
| 사용소자 |
I.G.B.T |
| STATIC S/W 절체 방식 |
반도체 소자에 의한 무순단 동기 절체 |
| 변압기 절연 등급 |
H종 |
입
력
전
원 |
상 수 |
3상 3선식 또는 3상 4선식 |
| 정격전압(AC) |
220V / 380V / 440V / 480V 중 구매시 지정 |
| 전압 변동 범위 |
정격의 ± 15% 이내 |
| 정격 주파수 |
50Hz or 60Hz ± 5% 이내 |
출
력
전
원
|
상 수 |
1상 2선식 또는 1상 3선식 |
| 정격전압(AC) |
110V / 120V / 208V / 220V 중 구매시 지정 |
| 정압 변동 범위 |
± 1% 이내 |
| 정격 주파수 |
50Hz or 60Hz ± 0.3Hz 이내 |
| 주파수동기범위 |
± 1Hz 이내 |
| 과도 전압 변동 범위 |
± 8% 이내 |
| 과도 응답 속도 |
20msec 이내 |
| 출력 전압 조정 범위 |
± 10% 이내 |
| 파형의 율 |
THD 3% 이하(LINEAR 부하 100% 기준) |
| 과부하 내량 |
120% 부하에서 10분간 견딤 |
| 역 율 |
0.8 Lag 이상 |
| 소 음 |
10KVA |
15~30KVA |
40~75KVA |
100~150KVA |
| 47dB |
55dB |
60dB |
65dB |
| 종합 효율 |
88%이상 (정격입.출력/정격부하시) |
동기
절체 |
동기 절체 시간 |
무순단 (0 msec) |
| 절체 조건 |
인버터 비정상시/출력과부하시 |
축
전
지 |
축전지 종류 |
무보수 밀폐형 연축전지(MF or ES) |
| 축전지 용량 |
구매시 지정 |
| 적용 수량 |
5~10KVA |
15~20KVA |
30~50KVA |
| 16CELL |
18CELL |
20CELL |
| 정격 전압(DCV) |
192 |
216 |
240 |
| 최고 전압(DCV) |
208 |
234 |
260 |
| 최저 전압(DCV) |
160 |
180 |
200 |
| 정전 보상 시간 |
10분~30분시간 까지로 구매시 지정:Option - 1시간,2시간,4시간,8시간 |
절연
특성 |
절연 내압 |
AC 1500V 60Hz로 1분간 인가 |
P.C.B(제어회로), 반도체 소자 및
콘덴서류는 분리후 실시 |
| 절연 저항 |
DC 500V 메가로 측정시 5Mohm이상 |
온도
상승 |
변압기 및 리액터류 |
140 DEG 이하 |
| 반도체 소자 |
80 DEG 이하 |
| 외함 도장(MUNSELL MUMBER) |
|
|
| ▶(주) 본 사양은 성능 개선을 위하여 예고없이 변경될 수 있으니 검토시 문의 바랍니다. |
| Dimension of MAPS U 2000 series(입력 단상 : 출력 단상) |
| 용 량 |
DIMENSION(mm) |
용 량 |
DIMENSION(mm) |
| W |
D |
H |
W |
D |
H |
| 5KVA |
400 |
815 |
795 |
30KVA |
630 |
1055 |
1340 |
| 7.5KVA |
400 |
815 |
795 |
40KVA |
630 |
1055 |
1340 |
| 10KVA |
400 |
815 |
795 |
50KVA |
630 |
1055 |
1340 |
| 15KVA |
530 |
895 |
1065 |
|
|
|
|
| 20KVA |
530 |
895 |
1065 |
|
|
|
|
|
| ▶(주) 본 사양은 성능 개선을 위하여 예고없이 변경될 수 있으니 검토시 문의 바랍니다. |
