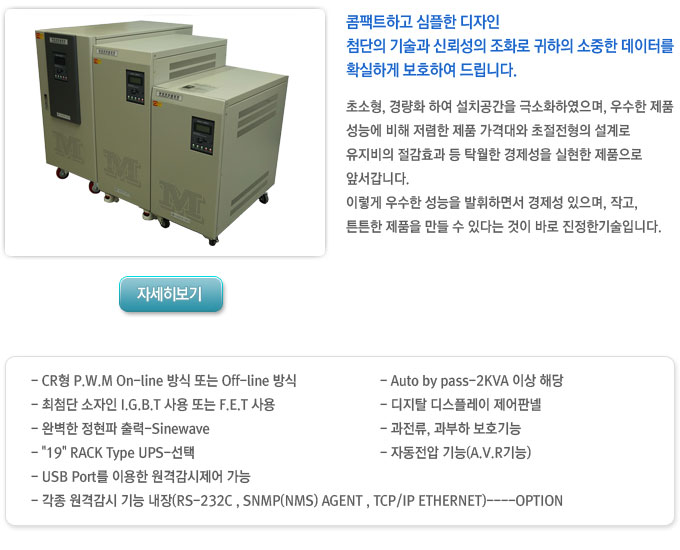

Electrical specification of MAPS U 1000 series(입력 단상 : 출력 단상)
구분 전기적특성
표준 제작 용량(KVA) 1/2/3/5/7.5/10/15/20/30/50




냉각방식 강제공냉식
사용정격 100% 연속 사용
정류부 제어방식 고성능 수위칭 방식
충전부 사용소자 DIODE & MOS-FET
인버터부 제어방식 고주파(20KHz) 전류 제어형 P.W.M방식
사용소자 I.G.B.T or F.E.T
STATIC S/W 절체 방식 반도체 소자에 의한 무순단 동기 절체 - 3KVA 미만은 선택사양
변압기 절연 등급 H종



상 수 1상 2선식 또는 1상 3선식
정격전압(AC) 110V / 220V / 380V / 440V / 480V 중 구매시 지정
전압 변동 범위 정격의 ± 20% 이내
정격 주파수 50Hz or 60Hz ± 5% 이내






상 수 1상 2선식 또는 1상 3선식
정격전압(AC) 110V / 220V / 380V / 440V / 480V 중 구매시 지정
정압 변동 범위 ± 1% 이내
정격 주파수 50Hz or 60Hz ± 0.3Hz 이내
주파수동기범위 ± 1Hz 이내
과도 전압 변동 범위 ± 8% 이내
과도 응답 속도 20msec 이내
출력 전압 조정 범위 ± 10% 이내
파형의 율 THD 3% 이하(LINEAR 부하 100% 기준)
과부하 내량 120% 부하에서 10분간 견딤
역 율 0.8 Lag 이상
소 음 5~3KVA 5~10KVA 15~30KVA 40~75KVA
40dB 47dB 55dB 60dB
종합 효율 88%이상 (정격입.출력/정격부하시)
동기
절체
동기 절체 시간 무순단 (0 msec)
절체 조건 인버터 비정상시/출력과부하시




축전지 종류 무보수 밀폐형 연축전지(MF or ES)
축전지 용량 구매시 지정
적용 수량 0.5~1KVA 2~10KVA 15~20KVA 30~50KVA
2CELL 16CELL 18CELL 20CELL
정격 전압(DCV) 24 192 216 240
최고 전압(DCV) 26 208 234 260
최저 전압(DCV) 20 160 180 200
정전 보상 시간 10분~30분시간 까지로 구매시 지정:Option - 1시간,2시간,4시간,8시간
절연
특성
절연 내압 AC 1500V 60Hz로 1분간 인가 P.C.B(제어회로), 반도체 소자 및
콘덴서류는 분리후 실시
절연 저항 DC 500V 메가로 측정시 5Mohm이상
온도
상승
변압기 및 리액터류 140 DEG 이하
반도체 소자 80 DEG 이하
외함 도장(MUNSELL MUMBER)
▶(주) 본 사양은 성능 개선을 위하여 예고없이 변경될 수 있으니 검토시 문의 바랍니다.
Dimension of MAPS U 1000 series(입력 단상 : 출력 단상)
용 량 DIMENSION(mm) 용 량 DIMENSION(mm)
W D H W D H
0.5KVA 270 310 130 10KVA 400 815 795
1KVA 483 440 133 15KVA 530 895 1065
2KVA 300 630 640 20KVA 530 895 1065
3KVA 300 630 640 30KVA 630 1055 1340
5KVA 300 630 640 40KVA 630 1055 1340
7.5KVA 400 815 795 50KVA 630 1055 1340
